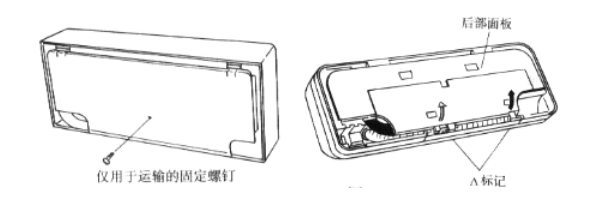

☆ 拆下恒溫恒濕實驗箱機組后擋板；擰下后擋板的固定螺釘，如圖3所示。

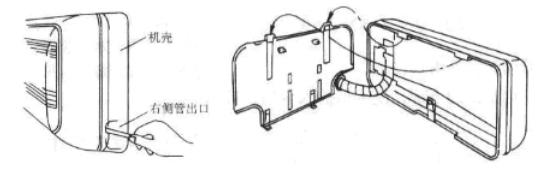

☆ 按結構外殼上2處有△符號的當?shù)?，運用定爪與結構脫離，如圖4所示。
取下后擋板。
☆ 圖3拆下后擋板的固定螺釘圖4 取下后擋板開孔。
☆ 將室內機組的后擋板，放在預先挑選好的方位，并堅持水平，畫好線，如圖5所示。

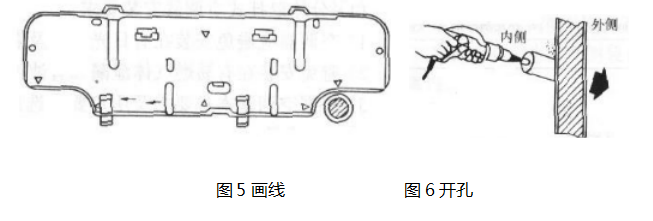

圖5 畫線 圖6開孔
☆ 用直徑為56mm的空心鉆在墻上均勻開孔，如圖6所示，開孔前應承認開孔處的墻面內部沒有臂線經過。裝置穿墻管及塑料蓋（僅限于室內），如圖7所示。

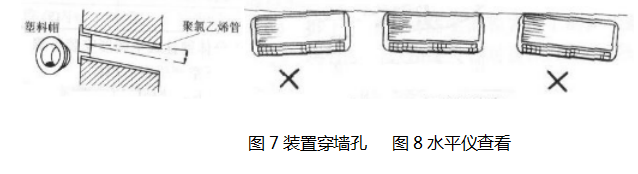

圖7裝置穿墻孔 圖8水平儀查看
☆ 固定擋板。
☆ 用隨機順便的水泥釘，將后擋板固定在墻上。
☆ 用卷尺和水平儀查看后擋板是不是處于水平，以確保機器正常工作，見圖8。
☆ 承認后擋板固定結實，避免固其松動而發作的振蕩和噪聲卸裝恒溫恒濕實驗箱面板；將導風板置于水平方位。
☆ 擰下2顆固定螺釘，見圖9。
☆ 用標準旋具向上按3個卡爪，卸下恒溫恒濕實驗箱面板，見圖☆0使導風板處于封閉狀況，將面板裝置在室內機組的下部，使卡爪刺進卡槽下部，將面板裝置到其方位，見圖☆☆別離按4個卡爪，使面板徹底固定，并查看面板與結構是不是結實固定，見圖12。

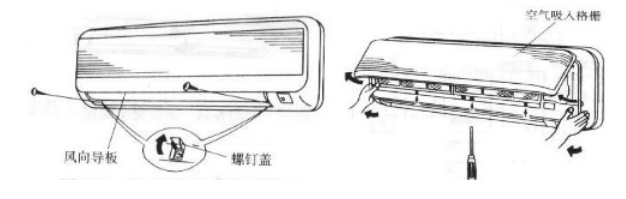

圖9 擰下恒溫恒濕實驗箱面板固定螺釘 圖10 卸恒溫恒濕實驗箱面板

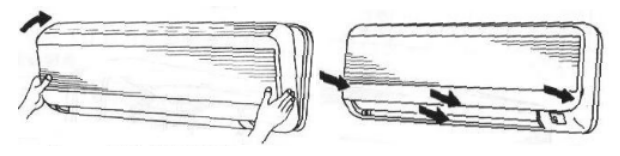

圖11 卸裝積架式恒溫恒濕試驗箱面板 圖12 面板徹底固定
☆ 室內管定位。
☆ 管道向左或向右時用鋸于鋸掉外殼左角或右角相應有些，見圖13（管道向左后方或右后方時不必鋸掉)。
☆ 按恒溫恒濕實驗箱出管方向鋪設管道；將室內機后部的兩個掛鉤掛到后擋板的凸起上，見圖☆4。
圖3 室內管定位圖4 室內機裝置
☆ 室內機組接線。

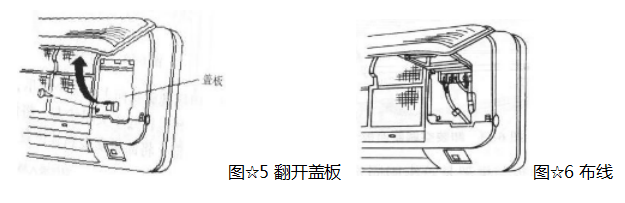

☆ 抓住吸氣面板的兩個角，然后將其挖出翻開；拆下右側蓋板的螺釘，然后翻開蓋板，見圖15。
☆ 將連于室內機組的電線刺進墻面上的孔內，使電線伸人室內，并從室內機的后邊拉到前面進行銜接，見圖☆6。
圖☆5 翻開蓋板 圖16 布線

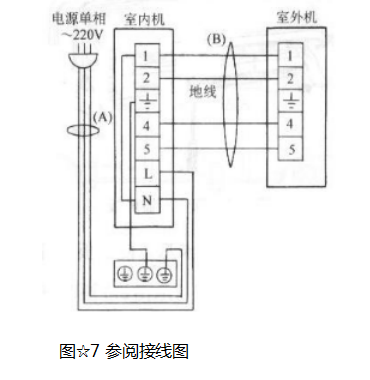

☆ 參閱接線圖17，將電線銜接到端子板上的相應端子，并用電線紐扣將電線固定好從頭蓋上蓋板和吸氣格柵。
圖7 參閱接線圖
☆ 室內機拼裝置。
☆ 將室內機拼裝至后擋板上部的兩個掛鉤上。
☆ 向下抓住空氣出口，井推室內機組的下部，直到其結實地鎖定于后擋板下部的兩個固定掛上。
室外機拼裝置。
☆ 將契合恒溫恒濕實驗箱室外機組底腳尺度的支架用金屬膨脹螺栓固定到墻上，承認固定結實牢靠。
☆ 將室外機組放置到支架上(或預先澆注好的基礎上)并用螺栓固定好，避免振蕩和噪聲。
用水平儀查看外機水平狀況。
☆ 管線銜接
☆ 收拾制冷劑管道形狀，當心曲折管道順著墻面銜接到室外機組的方向，使其簡單經過墻面上的孔，見圖☆8。
☆ 拆下機器卜的防塵蓋和管道上的防塵塞，將管道接口和螺紋口對直，開端時悄悄用手?jǐn)Q上旋緊螺母，以確保接口相通見圖☆9。
☆ 用兩個扳手加以擰緊，確保不走漏，見圖20，在承認管道銜接無泄漏后，將室內機管道銜接處按圖2☆用絕熱材料包扎嚴實。
圖18 收拾制冷劑管道 圖19管道銜接
圖20 管道銜接 圖21 管道包

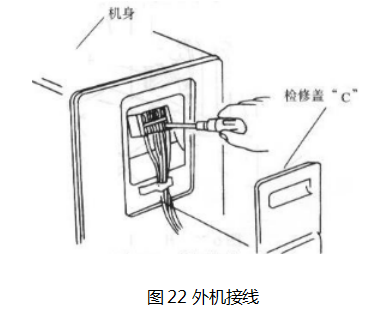

圖22 外機接線
☆ 拆下室外機接線盒蓋板，按圖☆7將電線準確銜接到相應的端子上，見圖22。
☆ 用包扎帶將兩根冷媒管、電線及排水管包在一同構成一個管制，包扎時從室外機組下部往上一向包扎至室內出門。
1 將包扎好的管制用管卡固定在墻上將排水管引至適宜方位；裝置完畢后用發泡劑或膩?zhàn)臃庾γ嫔系目?，避免漏雨水和通風。
☆ 抽測空
☆ 抽空前應承認室表里機組問的一切管道都已準確連好，用于實驗工作的一切線路都無缺；用扳手翻開室外機組上兩個截止閥的閥帽；將測空泵和雙表修補閥銜接到粗管截止閥的修理口上，見圖23。

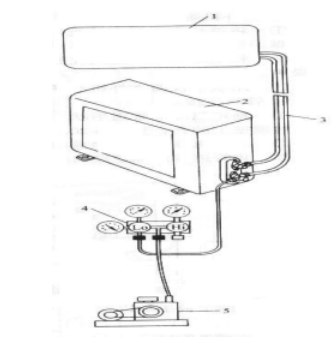

☆ 圖23 抽測空☆-室內機2-室外機3-銜接管道4-雙表修理閥5-測空泵翻開表閥，接通電源，測空泵開端抽測空，抽測空時刻不少于lOmin。
☆ 封閉表閥，然后封閉測空泵，抽測空完結；用六角扳手把細管(液管)截止閥逆時針旋轉l/4圈，逗留l0s，然后再沿順時針將閥桿旋緊，見圖24。

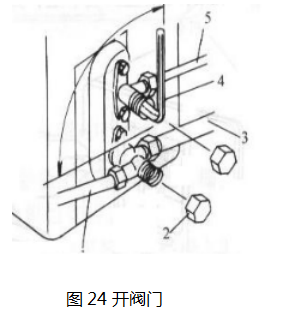

圖24 開閥門
☆ 1-銜接軟管2-閥蓋3-低壓管4-六角扳手5-高壓管用肥皂水對管道銜接處進行檢漏。承認體系無泄漏后，用六角扳手將兩個截止閥桿按逆時針方向悉數翻開用扳手旋緊兩個截止閥的閥蓋

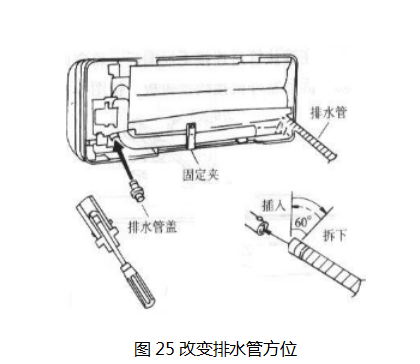

☆ 開機工作調試注意事項：裝置過程中，如果是左邊出管，請按圖25改變排水管方位，且確保裝置結實。
圖25 改變排水管方位
☆ 冷媒管道在銜接前不要將防塵帽翻開，以防污染管道；銜接管道的喇叭口應潤滑無翻邊、折邊景象。
☆ 恒溫恒濕實驗箱銜接線使用旋具擰緊，避免松動；為了避免發作觸電事端，一切恒溫恒濕實驗箱都必須裝置地線。
☆ 恒溫恒濕實驗箱銜接管道長度超越標準長度時，應按廠家規則進行彌補，彌補氟利昂可在抽測空以后開閥門鎮壓之前進行，也能夠開機工作后進行。
☆ 思考題；分體系恒溫恒濕實驗箱的銜接管道為何有長度和高度請求？恒溫恒濕實驗箱電源是不是一定要獨自布線？
☆ 分體系恒溫恒濕實驗箱裝置時是不是能夠用制冷劑排空氣法替代抽測空？窗式恒溫恒濕實驗箱裝置有何請求？

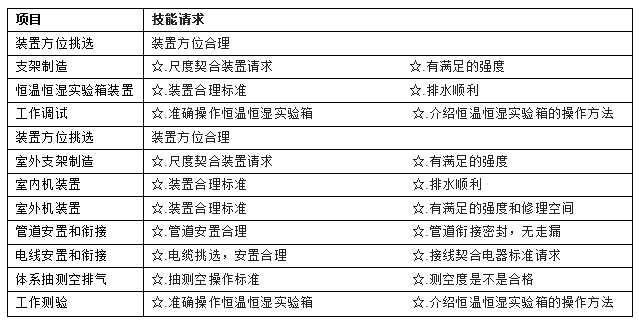

☆ 查核標準
