簡易光功率計設計實驗

一、實驗?zāi)康?/p>

了解光敏三極管的工作原理和使用方法及用途

二、實驗內容

利用光敏三極管設計光功率計實驗電路

三、實驗儀器

光電技術創新綜合實驗儀                                             一臺

光敏二三極管實驗?zāi)K                                               一塊

光源輸出及測量實驗?zāi)K                                             一塊

連接導線                                                           若干

四、實驗原理

1、實驗原理

實驗原理參考圖4-1。

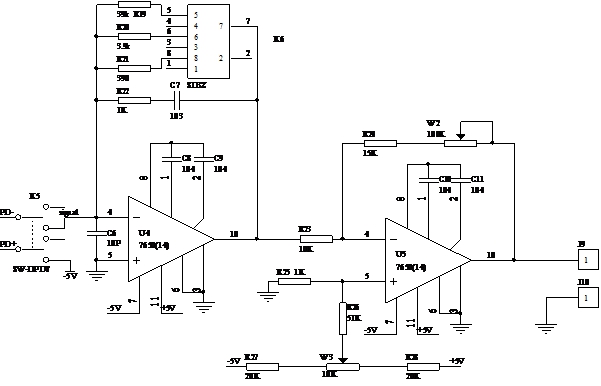

圖4-1 簡易光功率計電路

本實驗使用光敏三極管作為探測器，級7650作I/V變換用。第二級起反向的作用，輸出信號直接供電壓表使用?？梢愿鶕?jù)電壓表的顯示范圍適當調節W2，K6起到一級電壓放大倍數換擋調節的作用。

五、實驗注意事項

1、連線之前要保證電源關閉；

2、打開電源之前，將“電源調節”旋鈕逆時針調至最小值；

3、若照度計、電流表或電壓表顯示為“1＿”時說明超出當前量程，應選擇合適的量程再測量；

4、嚴禁將任何電源對地短路。

六、實驗步驟

光功率計設計實驗

1、打開實驗箱電源，調節照度計“調零”旋鈕，至照度計顯示為“000.0”為止，關閉實驗箱電源；

2、J7、J8分別連接實驗箱上的光電二極管結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；

3、打開實驗箱電源，調節光照使光照強度為0，即照度計顯示為0，按下模塊上的開關K1和K5，同時保證其余開關都彈起，調節W3使J9點電壓為0；

4、按“照度加”按鈕，增加光照強度，用示波器觀察J9的波形。（照度增加J9點電壓增大，調節W2、J9點電壓會跟著發生變化，K6開關的F,S,T分別代表輸出電壓放大倍數的高，中，低三檔）；

5、J7、J8分別連接實驗箱上的光電三極管結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；

6、重復步驟3和4；

7、將“電源調節”旋鈕逆時針旋至不可調位置，關閉實驗箱電源。

二次開發實驗

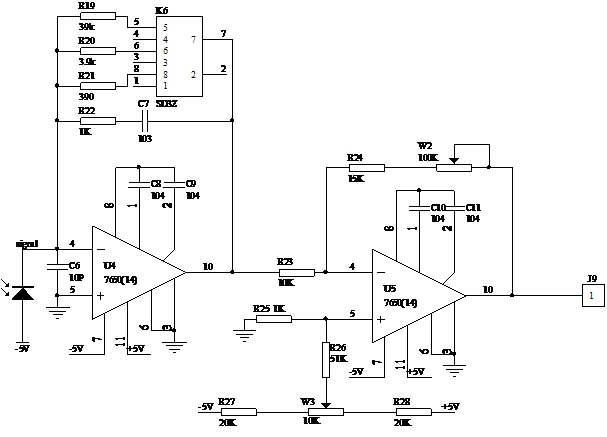

（1）利用二次開發實驗?zāi)K自行搭建電路，電路如圖4-2所示；

（2）參考電路原理圖自行進行調試；

圖4-2

（3）參考簡易光功率計實驗的實驗步驟進行二次開發實驗，觀察實驗現象是否和模塊實驗現象一致。

七、思考題

    1、分析光電二極管和光電三極管特性的區別。

2、還有哪些設計光電報警電路的設計思路？
