一、產品簡介
在相干光纖通信系統、光纖傳感器、光纖陀螺以及其他相干檢測中，要求本振光與信號光的偏振方向一致。然而各系統中特別是相干光纖通信系統中，信號光由發射端至接收端光纖傳輸線路上，因外界因素導致輸出光的偏振態發生變化并且是隨機的，使檢測信號變壞而無法工作。因此必須采用保偏光纖或一般單模光纖加上偏振控制器，以獲得偏振匹配。
在相干光纖通信系統、干涉型光纖傳感器、光纖陀螺等采用的都是單模光纖，而單模光纖中傳輸光的偏振態因為光纖的彎曲、扭曲、外界的擾動等原因使傳輸光的偏振態發生變化，進而導致光強、光穩定性發生變化，其結果是使光纖傳感系統的輸出信號很不穩定或者使通信系統發生紊亂。如采用保偏光纖來解決光的偏振態問題，其價格很昂貴；若采用光纖偏振控制器則成本低、操作簡單、實用性強，也能較好地解決光的偏振態問題。

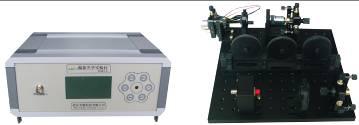

GCGXPZ-B型光纖偏振綜合實驗儀把半導體激光光源注入到單模光纖，通過調整單模光纖偏振控制器，來改變經過單模光纖偏振控制器后輸出光的偏振態，然后檢測輸出光光強的變化，從而得到光纖中所需要的線性偏振光，整個過程操作簡單，實驗效果比較理想。光纖偏振測量系統實驗儀采用的特種單模光纖，該實驗儀重點研究特種光纖的結構特點、光路調整方法、光源的偏振特性、單模光纖偏振控制器的調節原理與方法、單模光纖偏振控制器的制作。
二、教學目的
1、了解和掌握半導體激光器工作原理及發光特性
2、了解和掌握特種光纖的結構特點
3、掌握光纖涂覆層去除及端面處理
4、掌握光纖偏振控制器制作
5、掌握單模光纖中傳輸光偏振態的調制
三、儀器功能
1、光纖端面處理實驗
2、光源輸出光特性實驗
3、光路組裝調試實驗
4、光源光纖耦合實驗
5、光纖傳輸特性實驗
6、光纖中獲得線性偏振光實驗
7、光纖中獲得圓偏振光實驗
8、光纖中獲得橢圓偏振光實驗
9、光纖偏振控制器制作實驗
四、實驗配置
半導體激光器電源、激光器組件、偏振片組件、光學平臺、精密光纖調整架、偏振控制器、光纖固定調整架、裸纖適配器、光纖切割刀、光纖剝皮器、量角器、650nm光纖、實驗講義等
