我國的農業大棚管理一直主要靠人工根據經驗進行，直到20世紀70年代從國外引進了環境控制設備與手段都很先進的農業大棚設施。一方面由于現代化農業大棚在我國能源消耗太大，國情國力難以承受；另一方面，農業大棚生產是一個復雜的過程，是硬件設施和軟件技術的統一體，而我國缺乏相應的管理人才；再者，由于地域、水土、氣候乃至資源的差異，引進國外系統并不完全適合于我國國情，引進的設備并沒能充分發揮其作用，且成本高、維護困難。

鑒于影響農業大棚生產的主要環境因子為溫度和濕度，設計了基于MSP430 F427的低功耗農業大棚溫濕度測量儀，采用高精度的數字溫濕度傳感器SHT10，能夠更加地采集農業大棚內的溫度和濕度值，為農業生產者合理控制農業大棚內的溫度和濕度提供依據。該測量儀能對采集的數據進行實時顯示，對數據進行存儲，并能通過USB接口下載存儲的數據；測量儀使用單節鏗電池供電。通過實際的測試得出，測量儀的功耗比較低，小型化便于攜帶的特點使得測量儀可以放置在農業大棚內的任意位置，并能夠穩定工作，采集到的溫度和濕度數值比較。

一、系統的總體構成

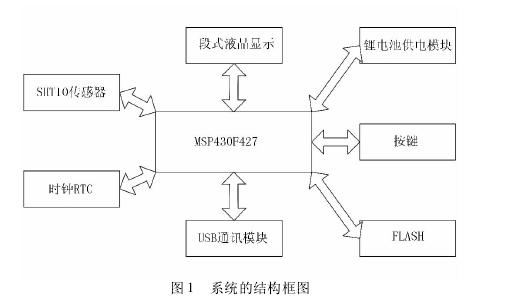

系統的結構框圖如圖1所示。核心芯片采用TI公司的MSP430 F427，主要電路模塊包括SHT10傳感器模塊、液晶顯示模塊、鏗電池供電模塊、按鍵、FLASH，USB通訊模塊和時鐘模塊RTC。

二、系統的工作原理

該溫濕度測量儀以MSP430F427為主控芯片，使用了數字溫濕度傳感器SHT10。液晶顯示內容為3行：第1行為溫度值顯示，可選攝氏溫度或華氏溫度；第2行為濕度值顯示；第3行在顯示屏的右下腳，顯示當前的時間。測量儀包含兩個按鍵：一個用來控制開關機，另一個用來切換攝氏溫度和華氏溫度顯示。用USB接口下載程序，帶有手動復位及上電復位電路，同時系統外部擴展時鐘，保證在掉電恢復后正常顯示系統時間。系統還擴展了外部的FLASH，以滿足大量數據的存儲需要，存儲的數據可以通過USB進行下載。整個系統采用單節鏗電池供電，使得測量儀具有小型化、簡單化和便于攜帶的特點。http://www.linshuojixiekeji.cn
