電磁振動給料機彈性元件的計算準則

電振給料機的彈性元件包括激扼器的主彈簧和電扼給料機的懸吊或支承減振彈簧。主彈簧一般采用矩形等截面的板彈簧或圓柱形螺旋彈簧；某些小型電磁振動給科機也有采用橡膠彈簧的。減振彈簧大多采用螺旋彈簧或橡膠彈簧。從第三章可知，電磁振動給料機的調諧值2是一個很重要的設計參數。當調諧恒一經選定后，所需的固有頻率也就知道了。然后，即可按式(3—13)算出所需的彈簧剛度6。

本文的主要任務在于根據所需的6恒，算出彈簧的主要幾何尺寸，或者由己知的彈簧尺寸復核其剛度。下面介紹上述彈簧的常用計算方法。

一、彈性系統彈簧剛度的計算

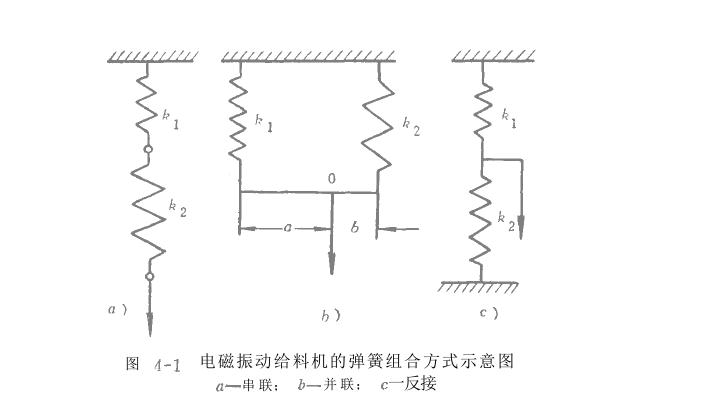

電磁振動給料機微振器的主彈簧和減振彈簧，按它們的組合方式一般可分為三種串聯、并聯、反接(如圖4—晰示)。

二、矩形等截面板彈簧的計算

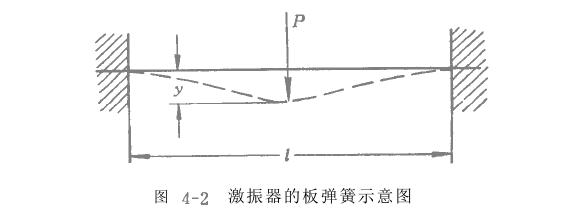

電磁振動給料機激扼器的板彈簧，可視作兩端緊固的略去其本身重量的單跨度梁(圖4—2)。

板彈簧的材料，一般選用60si2Mn，也有用55Si2和60Si2的?？紤]到板彈簧承受高頻交變負荷，其許用彎曲應力建議不超過1000公斤/;厘米

三、圓柱形螺旋彈簧的計算

電磁振動給料機激振器的主彈簧為圓柱形螺旋彈簧的，其鋼絲截面可分為圓形的和正方形的兩種。http://www.linshuojixiekeji.cn
