冷熱沖擊試驗機制冷系統的管道怎樣焊接?

冷熱沖擊試驗機制冷系統管道的焊接可采用電焊、銀釬焊、銅焊等，紫銅管與無縫鋼管都適用。

冷熱沖擊試驗機制冷系統紫銅管的焊接采用銀釬焊，因為銀釬在焊接時溫度低，焊料的流動性能好。常用銀釬料牌號為LAg45，含銀星為45％，其余為銅PM焊劑為XH4210，在沒有銀釬焊的條件下，也可以采用銅焊，銅焊的焊接強度比較高，但由于銅焊所需的溫度高，容易引起紫銅管的氧化變質，使管于的強度下降，所以銅焊時應注意掌握溫度。

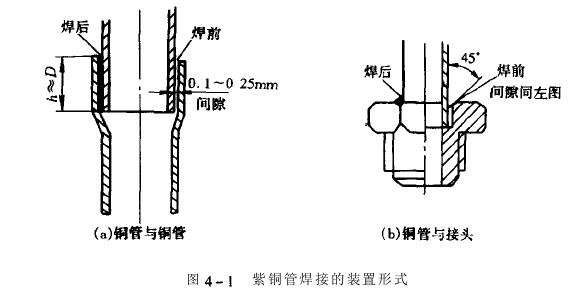

相同直徑紫銅管的對焊，應采用插入焊的結構形式，見圖4—1。紫銅管的一端用鋼沖模沖成擴口，將接頭部分內外表面用砂布擦亮，并插入擴口內壓緊，以免焊接時焊料從間隙流進管內，焊接時將管子垂直安故。

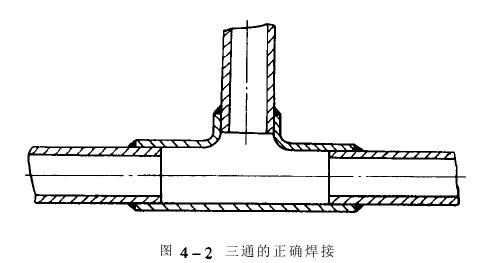

如果要連接三通管，則應預制三通接頭，應按圖4—2所示的方式焊接。

無縫鋼管一般采用電焊，不宜采用氣焊，因為氣焊的應力難于俏除，可采用對接方式進行焊接加圖4—3所示。管口應事先加工成適當?shù)钠驴诓趴梢赃M(jìn)行焊接。焊料為低碳焊條，材料的牌號：氣焊—08鋼氣焊條，電焊——結422或426管路焊接后，經檢漏發現有滲漏點時應進行補焊，補焊時應注意：

1，不可在管路系統內有壓力存在的情況下進行補焊，否則操作既不安全，補焊質量也不好。

2，補焊前要清除表面的油漆、銹層，并用砂布棕序。

3，原為銅焊的可用銀釬料補焊，能達到滿意的質量要求。原為銀釬焊的應用銀釬焊進行補焊；磷銅焊的只能用磷銅焊科進行補焊；銀釬焊也只能用錫合金補焊。http://www.linshuojixiekeji.cn
